Doble el cable aislado de DC para 1500V trenzado cobre recocido estañado picovoltio solar
Cable fotovoltaico solar de doble aislamiento de 1500 V, trenzado de cobre estañado, 4 mm2 XLPE
Especificaciones
Aislamiento de doble pared, reticulado por haz de electrones
Excelente resistencia a los rayos UV, agua, ozono, fluidos; sal. Clima general
Excelente resistencia a la abrasión
Libre de halógenos, ignífugo, baja toxicidad
Excelente flexibilidad y rendimiento de pelado
Alta capacidad de transporte de corriente
Aprobado por TUV
| Tipo |
Sección transversal |
Diseño del conductor |
Diámetro del conductor |
Resistencia del conductor |
Diámetro exterior |
Tensión nominal |
Corriente nominal |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.4mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
78x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.7mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.4mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A
|
Aplicación:
Se aplica a paneles solares para la generación de energía y componentes relacionados con el cableado, la conexión, especialmente adecuado para exteriores. Resistencia a la luz solar, antienvejecimiento, utilizando materiales ignífugos sin halógenos de bajo humo, de mayor grado, más seguridad.
| Nombre |
Cable fotovoltaico |
| Descripción del producto |
Ampliamente utilizado en instalaciones solares interiores y exteriores, instalaciones eléctricas, interiores y exteriores, áreas propensas a explosiones, fábricas, industrias industriales y agrícolas. |
| Características del producto |
Bajo humo sin halógenos, buen frío, resistente a los rayos ultravioleta, al ozono y a la intemperie. |
| Retardante de llama, resistencia al corte y resistencia a la penetración. |
| Nivel de protección del cable nivel Ⅱ. |
| Con cable fotovoltaico de 150 ℃ de radiación como materiales de aislamiento, el retardante de llama sin halógenos es sin halógenos, resina de polietileno modificada no tóxica hengjing delgada como la principal materia prima, agregue sin halógenos, no tóxico, retardante de llama, estabilizador de calor, elimine el agente de humo, conservante, como fertilizante, no contiene halógenos, metales pesados, fósforo. |
| Cumple con ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. |
| Eléctrico |
1. La resistencia de CC: el cable terminado a 20 ℃, la resistencia de CC del núcleo del cable conductor no es mayor a 5.09 Ω/km |
| 2. La resistencia de aislamiento: la resistencia de aislamiento del cable terminado a 20 ℃ no debe ser inferior a 1014 Ω. Cm, la resistencia de aislamiento del cable terminado a 90 ℃ no es inferior a 1011 Ω. Cm |
| 3. La resistencia de la superficie de la cubierta: la resistencia de la superficie de la cubierta del cable terminado no debe ser inferior a 109 Ω. |
| Estructura del cable |
Conductor: alambre de cobre estañado 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 y 10, 6,4,2.5 mm2 cable PV |
| Aislamiento: > 0.5 mm de espesor con material de bajo humo y halógenos, y cumple con el límite especificado por el cliente. |
| Cubierta: espesor de material libre de humo y halógenos > 0.5 mm. |
| Parámetros detallados |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| La temperatura más alta del conductor: 120 ℃ (permite 5 s en temperatura de cortocircuito 200 ℃) |
| Tensión limitada: AC0.6/1kv dc1.8kv. |
(También producimos un solo núcleo de 2.5 mm2, 6 mm2, 10 mm2 y 16 mm2, así como núcleos duales,
por favor, consúlteme directamente si es necesario)
Embalaje y envío:
Información de embalaje y envío del producto:
Nuestro producto de cable solar de CC se empaqueta cuidadosamente para garantizar su entrega segura. Cada cable se enrolla cuidadosamente y se coloca en una caja de cartón resistente para evitar cualquier daño durante el transporte.
Información de envío:
Ofrecemos envío rápido y confiable para todos los pedidos de nuestro cable solar de CC. Su pedido se procesará y enviará dentro de 1-2 días hábiles. Una vez enviado, recibirá un número de seguimiento para controlar el estado de su entrega.
Preguntas frecuentes:
P: ¿Cuál es el número de modelo del cable solar de CC?
R: El número de modelo es H1Z2Z2-K.
P: ¿Dónde se fabrica el cable solar de CC?
R: El producto se fabrica en China.
P: ¿Qué certificaciones tiene el cable solar de CC?
R: El cable solar de CC está certificado por TUV, CE, ISO9001, CQC, CPR y BCA.
P: ¿Cuál es la cantidad mínima de pedido para el cable solar de CC?
R: La cantidad mínima de pedido es 500.
P: ¿Cuáles son los detalles del embalaje del cable solar de CC?
R: El cable solar de CC se empaqueta en rollos de 100 m cada uno.

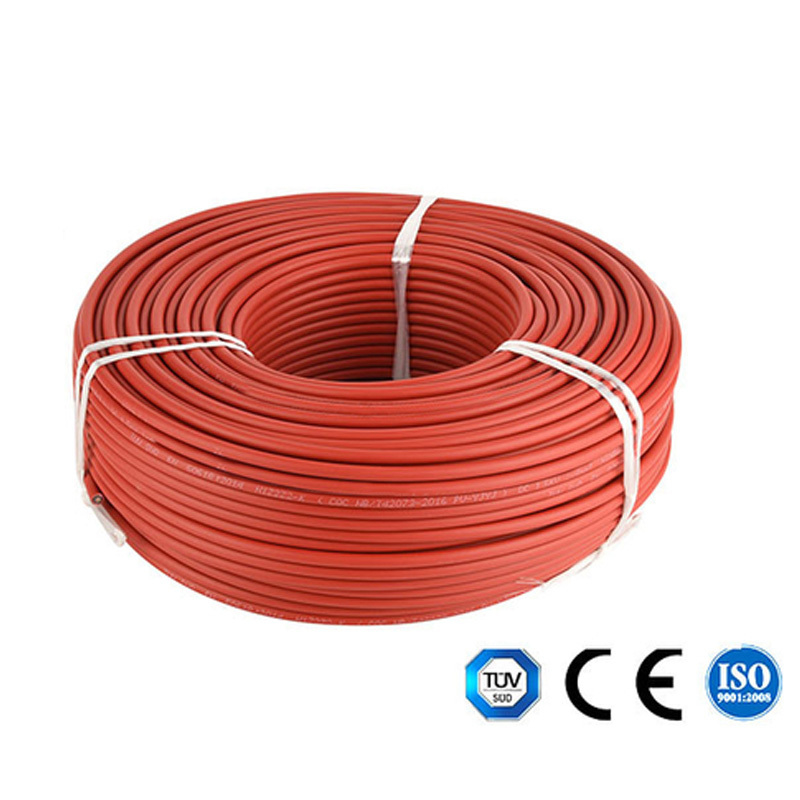

Imagen del cable fotovoltaico solar de 4 mm
