Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: ISO9001/TUV/CE
Número de modelo: PV1-F 1x6sqmm
Pago y términos de envío
Cantidad de orden mínima: los 200m
Precio: Negotiation
Detalles de empaquetado: los 200m por el rollo, los 400m por el cartón
Tiempo de entrega: 3-10days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
Cable solar del picovoltio |
Material: |
XLPE |
Uso: |
central eléctrica |
Color: |
Negro o rojo |
Peso: |
los 95kg/km |
El embalar: |
los 200m por el rollo |
Nombre de producto: |
Cable solar del picovoltio |
Material: |
XLPE |
Uso: |
central eléctrica |
Color: |
Negro o rojo |
Peso: |
los 95kg/km |
El embalar: |
los 200m por el rollo |
Cable solar fotovoltaico del TUV En50618 1500V DC H1Z2Z2-K 6sqmm picovoltio para la planta solar
Specificate
El diseñador de sistema del cable selecciona el tamaño del cable que tiene en cuenta todos los de-grados de las condiciones de la instalación tales que hay
suficiente amortiguador disponible para cualquier situtaions y posibilidad imprevistos de cualquier sobrecargar futuro. Por lo tanto, para (90 C) LT normal XLPE
los cables, el diseñador de sistema del cable tienden a cargar el cable máximo arriba 75 a la temperatura de funcionamiento máximo de C quizás 80 C, guardando
el equilibrio como amortiguador. Las instalaciones solares están ocurriendo generalmente en altas zonas ambiente.
Tipo | Corte transversal | Diseño del filamento | Diámetro del conductor | Resistencia del conductor | Diámetro externo | Voltaje clasificado | Corriente clasificada |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0m m | 8,21 Ω/km | 5.4m m | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6m m | 5,09 Ω/km | 5.9m m | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3m m | 3,52 Ω/km | 6.7m m | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4m m | 1,95 Ω/km | 7.4m m | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2m m | 1,24 Ω/km | 9.2m m | 1500VDC | 132A |
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 y 10, alambre de 6,4,2.5 mm2 picovoltio | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 4mm2,10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)
FAQ:
1. ¿Cuándo puedo conseguir la cita?
En el plazo de 24 horas de conseguir la investigación, si usted es muy urgente conseguir el precio, llámenos por favor para dar especificaciones completas sobre el cable. el precio será calculado pronto.
¿2. cuánto tiempo sobre la entrega?
Generalmente en el plazo de 3-4 días laborables después del pago, principalmente según la cantidad.
3. ¿Cuál es sus condiciones de pago?
Aceptamos T/T (transferencia bancaria), L/C
4. ¿Usted acepta la orden modificada para requisitos particulares?
Sí, hacemos.
5. ¿Usted ofrece el OEM y el ODM?
Sí. El OEM y el ODM están disponibles.

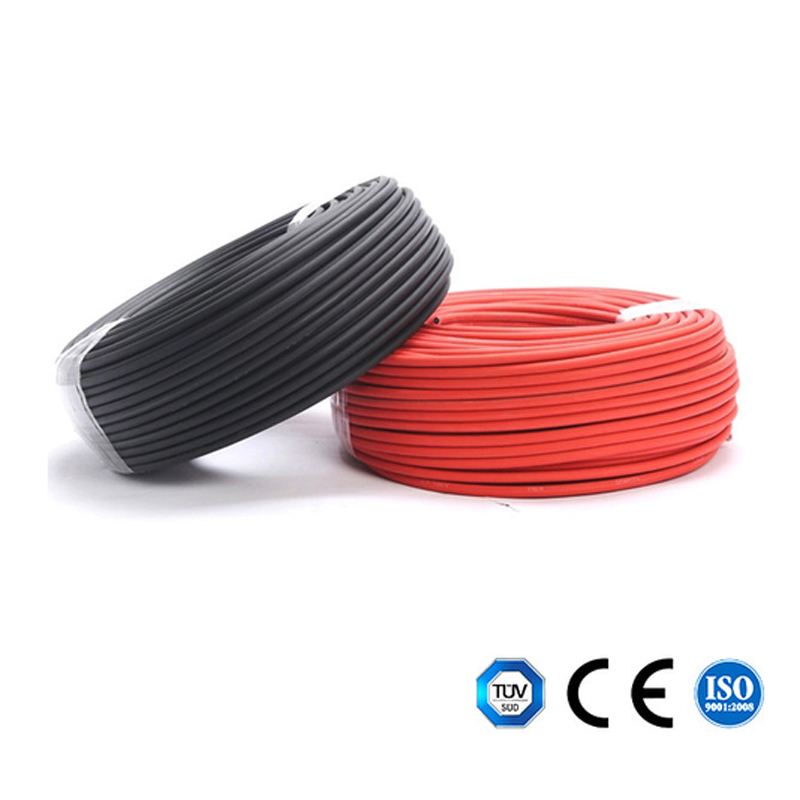

Imagen del cable solar 6mm2 de DC picovoltio
