El cable fotovoltaico solar estañado 6mm2 TUV del conductor de cobre aprobó
Cable solar de 6mm2 con conductor de cobre estañado, cubierta de aislamiento XLPE, aprobado por TUV
Descripción del producto
Cable fabricado con aislamiento y revestimiento reticulado por haz de electrones; alta resistencia al calor, frío, aceite, abrasión, ozono, rayos UV y clima; con reacción mejorada en caso de incendio. bajo humo, libre de halógenos, sin llama, ignífugo; flexible, fácil de pelar, muy poco espacio requerido, extremadamente, extremadamente robusto mecánicamente, vida útil muy larga.
Datos técnicos
--Clasificación de temperatura: -40°C a 90°C
--Calibre del conductor AWG: 12 a 2000 AWG
--Material del conductor: Cobre trenzado estañado recocido blando, según ASTM B-33 y EN 60228
--Separador: Cinta de papel
--Material de aislamiento: XLPE libre de halógenos, termoestable, poliolefina específicamente, diseñado para la máxima flexibilidad
--Material de la cubierta: PVC negro resistente a la luz solar, bajo humo, sin halógenos, ignífugo, resistente al aceite, a la abrasión, a los productos químicos y a la luz solar, compuesto reticulado que cumple con UL 44, UL 854
--Radio de curvatura mínimo: 8x Diámetro
| Número de código de producto |
Tamaño (mm2) |
Diámetro del conductor N/mm |
Diámetro del aislamiento (mm) |
Diámetro nominal de la cubierta (mm) |
Peso neto/1000 metros (kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Aplicación:
Se aplica a paneles solares para la generación de energía y componentes relacionados con el cableado, la conexión, especialmente adecuado para exteriores. Resistencia a la luz solar, antienvejecimiento, utilizando materiales ignífugos sin halógenos de bajo humo, de mayor grado, más seguridad.
| Nombre |
Cable PV |
| La descripción del producto |
Ampliamente utilizado en instalaciones solares interiores y exteriores, instalaciones eléctricas, interiores y exteriores, áreas propensas a explosiones, fábricas, industrias industriales y agrícolas. |
| Características del producto |
Bajo humo sin halógenos, buen frío, resistente a los rayos ultravioleta, al ozono y a la intemperie. |
| Retardante de llama, resistencia al corte y resistencia a la penetración. |
| Nivel de protección del cable Ⅱ. |
| Con 150 ℃ de radiación de cable fotovoltaico como materiales de aislamiento, el retardante de llama sin halógenos es sin halógenos, resina de polietileno modificada no tóxica delgada hengjing como la materia prima principal, agregue sin halógenos, no tóxico, retardante de llama, estabilizador de calor, elimine el agente de humo, conservante, como fertilizante, no contiene halógenos, metales pesados, fósforo. |
| Cumple con ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. |
| Eléctrico |
1. La resistencia de CC: el cable terminado a 20 ℃, la resistencia de CC del núcleo del cable conductor no es mayor a 5.09 Ω/km |
| 2. La resistencia de aislamiento: la resistencia de aislamiento del cable terminado a 20 ℃ no debe ser inferior a 1014 Ω. Cm, la resistencia de aislamiento del cable terminado a 90 ℃ no es inferior a 1011 Ω. Cm |
| 3. La resistencia de la superficie de la cubierta: la resistencia de la superficie de la cubierta del cable terminado no debe ser inferior a 109 Ω. |
| Estructura del cable |
Conductor: alambre de cobre estañado 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 y 10, 6,4,2.5 mm2 cable PV |
| Aislamiento: > 0.5 mm de espesor con material de bajo humo y halógenos, y cumple con el límite especificado por el cliente. |
| Cubierta: espesor de material libre de humo y halógenos > 0.5 mm. |
| Parámetros detallados |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| La temperatura más alta del conductor: 120 ℃ (permite 5 s en temperatura de cortocircuito 200 ℃) |
| Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos un solo núcleo de 2.5mm2, 4mm2, 10mm2 y 16mm2, así como núcleos duales,
por favor, consúlteme directamente si es necesario)

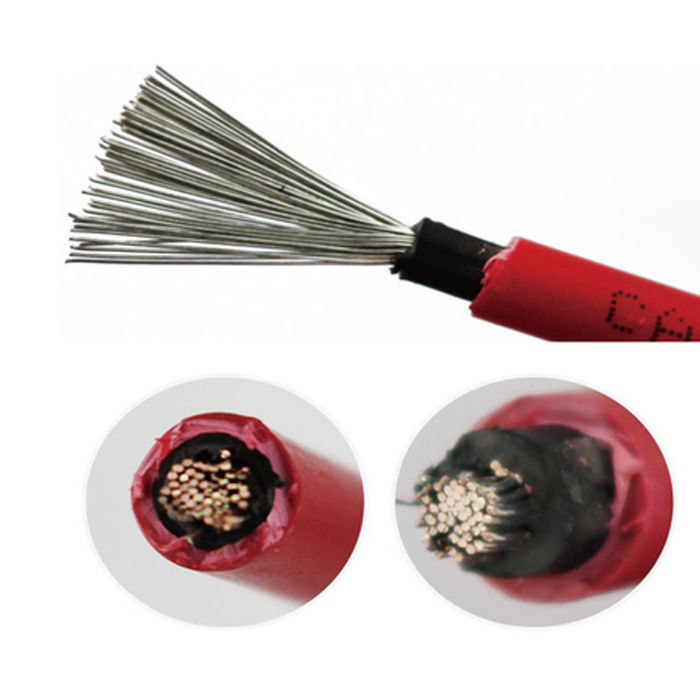

Imagen del cable solar de 6mm2
