Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: PV1-F 1x10mm2
Pago y términos de envío
Cantidad de orden mínima: 100m / rollo
Precio: Negotiation
Detalles de empaquetado: el 100m por el rollo los 200m por el tamaño los 42x42x22cm del cartón
Tiempo de entrega: 3-7days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable fotovoltaico solar 10mm2 |
Base: |
1 base |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
8.5m m |
Estructura: |
80/0.4m m |
Color: |
Negro/rojo |
Nombre de producto: |
cable fotovoltaico solar 10mm2 |
Base: |
1 base |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
8.5m m |
Estructura: |
80/0.4m m |
Color: |
Negro/rojo |
El pfg 1169 de XLPE TUV 2 08,07 cables 10mm2 de la energía solar estañó el cobre para la Sistema Solar
PV1-F estañó el cable de cobre 10mm2 de la energía solar
2 PfG 1169/08.2007 cubre los cables flexibles de la sola base (alambres) usados en los lados de DC del sistema fotovoltaico que el voltaje de DC permitido máximo es sistema (de línea a línea, no de tierra) de 1.8kV. El producto es aplicable al ambiente que el grado de la seguridad es bajo clase II, y puede ser paralelo usado.
| Tipo | Corte transversal | Diseño del filamento | Diámetro del conductor | Resistencia del conductor | Diámetro externo | Voltaje clasificado | Corriente clasificada |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4m m | 1,95 Ω/km | 8.5m m | 1800VDC | 98A |
Descripción resistente al fuego de los cables:
A. uso: Aislamiento doble, cables ligados cruz del electrón-haz para la central eléctrica photovotaic.
Construcción: De cobre estañada, acordando toVDE0295/IEC60228, Class5
B. propiedades materiales/estándares:
1. Funcionamiento resistente al fuego: IEC60332-1.
2. Emisión de humo: IEC61034; EN50268-2
3. Carga baja del fuego: DIN51900
4. Aprobaciones: TUV2PfG 1169/08.2007 PV1-F.
5. Estándares del uso: UNE211 23; UNE20.460-5-52, UTE C 32-502
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
| Nombre | Cable del picovoltio |
| La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
| Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
| Ignífugo, cortando resistencia y resistencia de la penetración. | |
| Nivel del Ⅱ del nivel de la protección del cable. | |
| Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
| Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
| Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
| 2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
| 3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
| Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
| 25, 16 y 10, 6, 4, 2 milímetros de ^ alambre de 2 picovoltios | |
| Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
| Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
| Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
| La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
| Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 4mm2, 6mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)

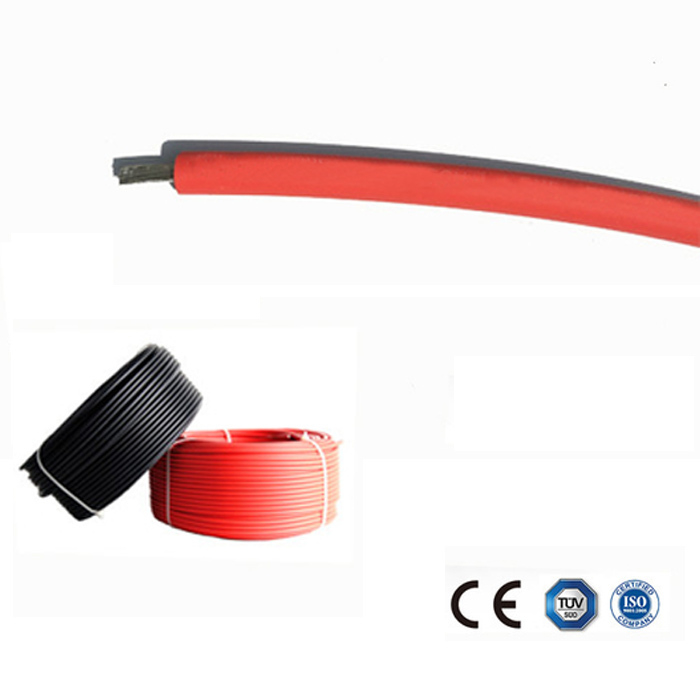

Imágenes del cable de la energía solar 10mm2
