Cables de extensión de paneles solares fotovoltaicos

Arnés de cable solar de extensión de 3 m y 4 mm2 con corriente nominal de 30 A de conexión flexible

Descripción del cable:

1. Aislamiento de doble pared. Reticulado por haz de electrones

2. Excelente resistencia a los rayos U.V., aceite, grasas, oxígeno y ozono

3. Excelente resistencia a la abrasión

4. Libre de halógenos, ignífugo, baja toxicidad

5. Excelente flexibilidad y rendimiento de pelado

6. Alta capacidad de transporte de corriente

7. Aprobado por TUV

Conductor:

56 hilos de cobre recocido estañado nominal de 0,285 mm, estirado

de cobre de Clase 110A a AS1574

Resistencia máxima de CC a 20 °C: 5,1 ohmios/km

AISLAMIENTO

Tipo XLPE negro

Diámetro nominal: 4,6 mm

Espesor nominal de pared: 1,0 mm

Mínimo en cualquier punto: 0,8 mm

SOBRECUBIERTA

Tipo XLPE negro

Diámetro nominal: 5,9 mm

Espesor nominal de pared: 0,9 mm

Barrera de talco entre el aislamiento y la sobrecubierta

Conector

1. El conector adopta el contacto de lámina con tipo de perilla interna.
2. El autobloqueo permite una conexión más fácil y confiable.

3. La figura popular se adapta a la mayoría de las instalaciones de campo.

4. Conexión rápida.

5. Resistente al agua y evita el polvo.

6. Larga vida útil.

Instrucciones de montaje

Durante el autoensamblaje, se utilizan piezas y herramientas distintas a las indicadas o si se ignoran las instrucciones de preparación y montaje aquí descritas, no se puede garantizar ni la seguridad ni el cumplimiento de los datos técnicos.

Para la protección contra descargas eléctricas, los conectores fotovoltaicos deben estar aislados de la fuente de alimentación durante el montaje o desmontaje

El producto final debe proporcionar protección contra descargas eléctricas

Desconexión bajo carga: los conectores de enchufe fotovoltaicos no deben desenchufarse bajo carga. Se pueden colocar en un estado sin carga apagando el convertidor CC/CA o interrumpiendo el interruptor de circuito de CA. Se permite enchufar y desenchufar bajo tensión

Los conectores desconectados deben protegerse de la suciedad y el agua con tapas de sellado.

Las piezas enchufadas son estancas IP67


Ventaja:

• Montaje en campo sencillo, rápido, seguro y eficaz
•  Desarrollar de forma independiente, diseño innovador, tener derechos de propiedad intelectual independientes, adaptable al conector directamente
• Alta resistencia mecánica
• Transporte de alta corriente y voltaje: 30A, 1000VCC
• Baja resistencia de transición
• Diseño innovador sellado, resistente al agua y al polvo: IP68
• Excelente material plástico, UL 94-V0, amplio rango de temperatura: -40°c a 90°c, resistente a la intemperie y a los rayos UV para aplicaciones en exteriores a largo plazo
• Aprobado por TUV

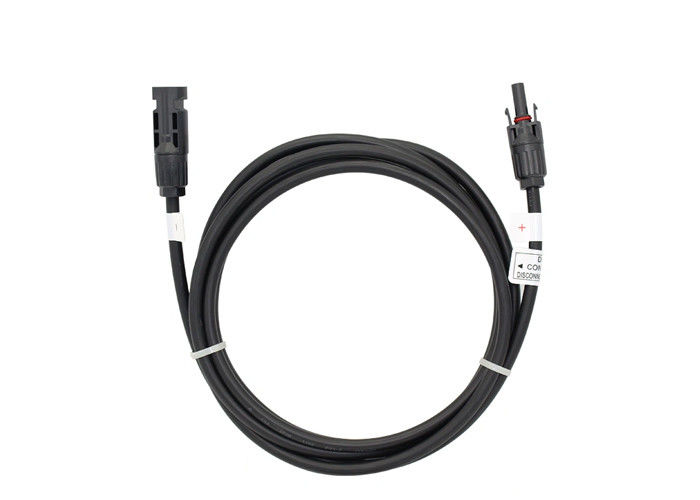

Imagen del cable de extensión solar de 4 mm2

PREGUNTAS FRECUENTES:


1. ¿Cuándo puedo obtener la cotización?
Dentro de las 24 horas posteriores a la recepción de la consulta, si tiene mucha prisa por obtener el precio, llámenos para proporcionar especificaciones completas sobre el cable. El precio se calculará pronto.
2. ¿Cuánto tiempo sobre la entrega?
Normalmente dentro de 3-4 días hábiles después del pago, principalmente según la cantidad.
3. ¿Cuáles son sus condiciones de pago?
Aceptamos T/T (transferencia bancaria), L/C
4. ¿Aceptan pedidos personalizados?
Sí, lo hacemos.
5. ¿Ofrecen OEM y ODM?
Sí. OEM y ODM están disponibles.
