Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: ISO9001/TUV/CE
Número de modelo: H1Z2Z2-K 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: el 100m
Precio: Negotiation
Detalles de empaquetado: 100m/roll, los 500m por el cartón
Tiempo de entrega: 3-10days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable solar de 4m m DC |
CONDUCTOR: |
56/0.285 |
Color: |
Negro o rojo |
Material del conductor: |
Cobre |
Uso: |
central eléctrica |
Palabras claves: |
Cable solar de DC |
Nombre de producto: |
cable solar de 4m m DC |
CONDUCTOR: |
56/0.285 |
Color: |
Negro o rojo |
Material del conductor: |
Cobre |
Uso: |
central eléctrica |
Palabras claves: |
Cable solar de DC |
El doble aisló el cable solar de DC de los materiales ignífugos para el sistema solar del picovoltio
Specificate
El halógeno libre reticuló los cables fotovoltaicos de las capas dobles de la poliolefina para el uso en los sistemas eléctricos fotovoltaicos. Este cable puede hacer juego con la mayoría del picovoltio-com¬ponents como las cajas y los Picovoltio-conectores del Picovoltio-empalme, que tienen un voltaje clasificado de 1500 V DC.
Tipo | Corte transversal | Diseño del filamento | Diámetro del conductor | Resistencia del conductor | Diámetro externo | Voltaje clasificado | Corriente clasificada |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0m m | 8,21 Ω/km | 5.4m m | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6m m | 5,09 Ω/km | 5.9m m | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3m m | 3,52 Ω/km | 6.7m m | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4m m | 1,95 Ω/km | 7.4m m | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2m m | 1,24 Ω/km | 9.2m m | 1500VDC | 132A |
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 y 10, alambre de 6,4,2.5 mm2 picovoltio | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)

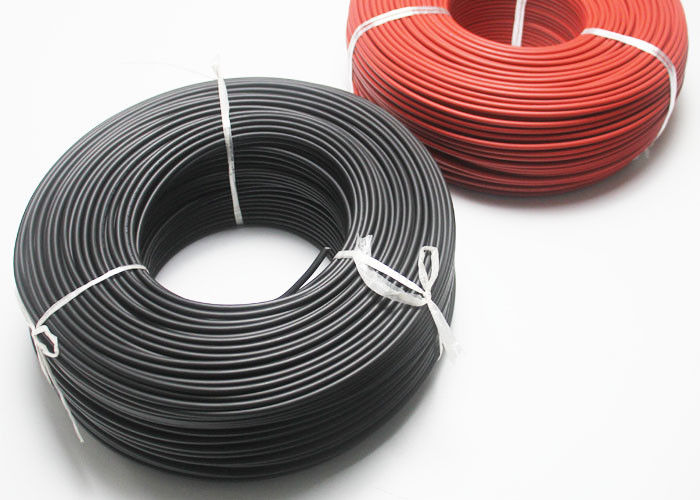

Imagen del cable solar de 4m m DC
