Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: H1Z2Z2-K 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: 250m / rollo
Precio: Negotiation
Detalles de empaquetado: el 100m por el rollo, los 250m por el rollo, los 500m por el rollo
Tiempo de entrega: 3-7days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable 4m m del panel solar |
Palabra clave: |
cable del panel solar |
Material de la chaqueta: |
XLPE |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
5.9m m |
resistencia: |
≤5.09 (Ω/KM) |
Color: |
Negro/rojo |
El embalar: |
los 250m por el rollo |
Nombre de producto: |
cable 4m m del panel solar |
Palabra clave: |
cable del panel solar |
Material de la chaqueta: |
XLPE |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
5.9m m |
resistencia: |
≤5.09 (Ω/KM) |
Color: |
Negro/rojo |
El embalar: |
los 250m por el rollo |
Resistencia excelente solar resistente del cable 4m m del panel del ozono del TUV a la abrasión XLPE
Las ventajas de H1Z2Z2-K 4mm2 picovoltio solar telegrafían negro y rojo del TUV
Las propiedades eléctricas y dimensionales de este producto son medidas por el departamento de la garantía técnica y de calidad en el laboratorio de los cables de JiangNan. Telegrafíe el funcionamiento por lo que se refiere a la resistencia del conductor, calidad de la construcción (ejecución), consistencia dimensional, y otros parámetros se verifican a los estándares publicados y se aprueban
| Tipo | Corte transversal | Diseño del filamento | Diámetro del conductor | Resistencia del conductor | Diámetro externo | Voltaje clasificado | Corriente clasificada |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0m m | 8,21 Ω/km | 5.4m m | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6m m | 5,09 Ω/km | 5.9m m | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3m m | 3,52 Ω/km | 6.7m m | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4m m | 1,95 Ω/km | 7.4m m | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2m m | 1,24 Ω/km | 9.2m m | 1500VDC | 132A |
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
Ventajas excepcionales:
1. Aislamiento dual de la pared. Haz electrónico reticulado
2. resistencia excelente a U.V, al aceite, a las grasas, al oxígeno y al ozono
3. resistencia excelente a la abrasión
4. el halógeno libera, toxicidad ignífuga, baja
5. flexibilidad excelente y funcionamiento de desmontaje
6. capacidad que cuida de gran intensidad
7. TUV aprobado
| Nombre | Cable del picovoltio |
| La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
| Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
| Ignífugo, cortando resistencia y resistencia de la penetración. | |
| Nivel del Ⅱ del nivel de la protección del cable. | |
| Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
| Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
| Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
| 2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
| 3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
| Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
| 25, 16 y 10, 6, 4, 2 milímetros de ^ alambre de 2 picovoltios | |
| Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
| Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
| Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
| La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
| Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, de 6mm2 10mm2 y 16mm2, así como de corazones duales,
consúlteme por favor directamente en caso de necesidad)

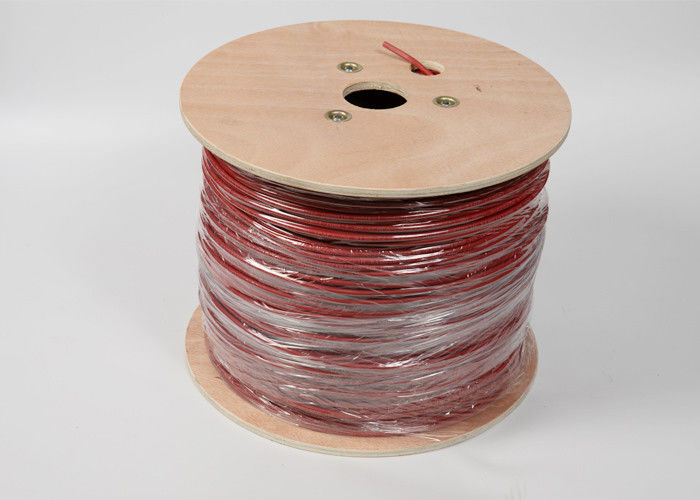

Imágenes del cable solar de 4m m DC
