Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: PV005
Pago y términos de envío
Cantidad de orden mínima: 1set
Precio: Negotiation
Detalles de empaquetado: 100sets/polybag 500sets/carton los 39x39x22cm
Tiempo de entrega: 3-10days
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 5000pairs por día
Nombre de producto: |
conector solar |
Fijación del sistema: |
Broche adentro |
Voltaje clasificado: |
1000VDC |
Grado de la protección: |
IP67 |
Corriente clasificada:: |
30A |
Resistencia de contacto: |
≤5mΩ |
Nombre de producto: |
conector solar |
Fijación del sistema: |
Broche adentro |
Voltaje clasificado: |
1000VDC |
Grado de la protección: |
IP67 |
Corriente clasificada:: |
30A |
Resistencia de contacto: |
≤5mΩ |
Conector del panel solar del CE IP67 para la conexión solar del cable 2.5mm2 4mm2 6mm2
Descripción del conector
1) VDE del estruendo V de Acc.to V 0126-3/12.06, estándar UL1703.
2) altamente robustez, Ultravioleta-resistencia.
3) el conector adopta tacto y la inserción de la caña con el tipo del interno-botón.
4) el equipo de la Auto-cerradura de los puntos masculinos y femeninos permite la conexión más fácil y confiable.
5) figura popular instalación del campo del traje la mayor parte de.
6) proceso in situ simple.
7) acomoda el cable del picovoltio con los diámetros deferentes del aislamiento.
8) capacidad de carga de gran intensidad.
| Voltaje de la tarifa: | 1000v |
| Corriente clasificada: | 22A (2.5mm2), 30A (4mm2,6mm2) |
| Voltaje de la prueba: | 6KV (50Hz) |
| Proteja el grado: | IP67/IP2X |
| Material de aislamiento: | PC/PA/PPO/TPE |
| Material del contacto: | Cobre plateado de la plata |
| Temperatura de funcionamiento: | -40°C~+90°C |
| Clase segura: | 2 |
| Clase de la llama: | UL94-V0 |
| Resistencia de contacto de los conectores del enchufe: | ≤5mΩ |
| Fuerza de la inserción: | ≤50N |
| Retire la fuerza: | ≥50N |
| Cable conveniente: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| Fijación del sistema: | Broche adentro |
| Producto no. | PV005 |
| Voltaje clasificado | TUV 1000V DC |
| Corriente clasificada | 30A |
| Cortes transversales convenientes del cable | 2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG |
| Tamaño terminal | Φ4.0mm |
| Pruebe el voltaje | DC 8KV 1min |
| Grado de contaminación | 2 |
| Clase de la protección | Clase II |
| Material terminal | Cobre estañado |
| Resistencia de contacto | ≤ 5mΩ |
| Materiales de aislamiento | PPO |
| Grado del IP | IP67 (IEC 60529) |
| Fuerza extraible | ≥ 50N |
| Fuerza de la inserción | ≤ 50N |
| Pruebe la temperatura | -40ºC~ +85ºC |
| Clase de la llama | UL94V - 0 |
Instrucciones de asamblea
Durante la asamblea, las piezas y las herramientas del uno mismo otra ésos indicados se utilizan o si las instrucciones de la preparación y de asamblea descritas aquí entonces se desatienden ni seguridad ni la conformidad con los datos técnicos puede ser garantizada.
Para la protección contra descarga eléctrica, los conectores del picovoltio se deben aislar de la fuente de alimentación mientras que siendo montado o desmontado
La necesidad del producto final proporcionó la protección contra descarga eléctrica
El desenchufar bajo carga: Las conexiones del enchufe del picovoltio no se deben desenchufar mientras que bajo carga. Pueden ser colocadas en un ningún estado de la carga cambiando del convertidor de DC/AC o rompiendo el interruptor de circuito de la CA. Se permite el tapar y el desenchufar mientras que bajo voltaje
Los conectores disconnected se deben proteger contra la suciedad y el agua con los casquillos de lacre.
Las piezas tapadas son IP67 herméticos
Ventaja:
• Asamblea archivada simple, rápida, segura y de manera efectiva
• Conviértase independientemente, diseño innovador, tenga derechos de propiedad intelectual independientes, adaptantes al conector directamente
• Alta resistencia mecánica
• El llevar de gran intensidad y del voltaje: 30A, 1000VDC
• Resistencia baja de la transición
• Haber sellado innovador, prenda impermeable, diseño de la resistencia del polvo: IP68
• Material plástico excelente, UL 94-V0, gama de temperaturas ancha: - 40°c a 90°c, al tiempo y a resistente ULTRAVIOLETA para el uso al aire libre de largo tiempo
• Aprobado por el TUV
FAQ:
1. ¿Cuándo puedo conseguir la cita?
En el plazo de 24 horas de conseguir la investigación, si usted es muy urgente conseguir el precio, llámenos por favor para dar especificaciones completas sobre el cable. el precio será calculado pronto.
¿2. cuánto tiempo sobre la entrega?
Generalmente en el plazo de 3-4 días laborables después del pago, principalmente según la cantidad.
3. ¿Cuál es sus condiciones de pago?
Aceptamos T/T (transferencia bancaria), L/C
4. ¿Usted acepta la orden modificada para requisitos particulares?
Sí, hacemos.
5. ¿Usted ofrece el OEM y el ODM?
Sí. El OEM y el ODM están disponibles.

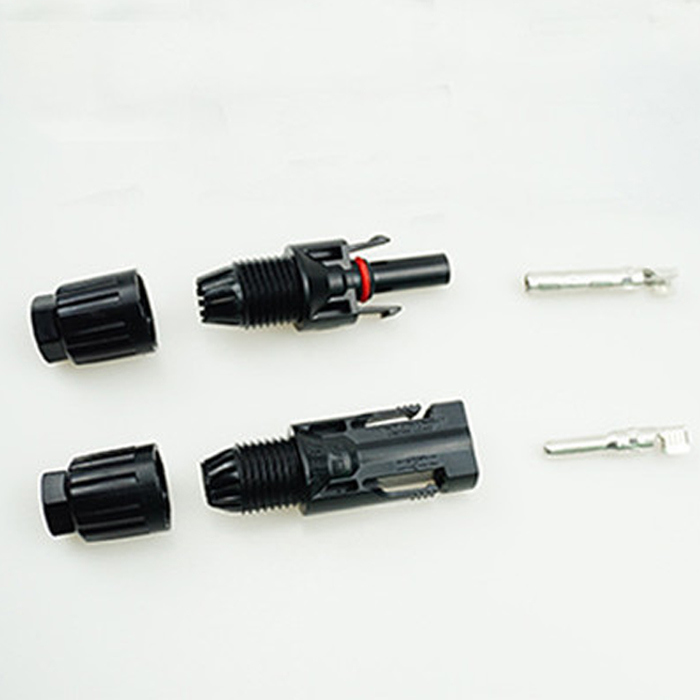

Imagen del conector solar
