Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: H1Z2Z2-K 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: 100m / rollo
Precio: negotiable
Detalles de empaquetado: 100m / ruede los 250m/rollo, dos rollos por el cartón, tamaño del cartón: los 42*42*22cm también emb
Tiempo de entrega: 3-7days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable solar de 4mm2 DC XLPE |
actual: |
55A |
Material de aislamiento: |
XLPE |
Estructura: |
56/0.3m m |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
5.7m m |
resistencia: |
≤5.09 (Ω/KM) |
Voltaje clasificado: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Color: |
Negro/rojo |
Gama de temperaturas: |
-40℃~+90℃ |
Nombre de producto: |
cable solar de 4mm2 DC XLPE |
actual: |
55A |
Material de aislamiento: |
XLPE |
Estructura: |
56/0.3m m |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
5.7m m |
resistencia: |
≤5.09 (Ω/KM) |
Voltaje clasificado: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Color: |
Negro/rojo |
Gama de temperaturas: |
-40℃~+90℃ |
Resistencia ULTRAVIOLETA del aislamiento dual solar del cable del TUV EN50618 12AWG 4mm2 1.5KV DC XLPE
Construcción
(1) conductor: Tinned recoció el cobre
(2) aislamiento: 120°C XLPE, negro
(3) chaqueta: 120°C XLPE, negro o rojo
1. Voltaje nominal: CA de U0/U=600/1000V, 1000/1800V DC;
2. Voltaje de la prueba: 6500V, 50Hz, 5Min.
3. Grado de la temperatura: 45oC hasta +125oC, -40oF hasta +257oF, temperatura ambiente: 25years (TUV) -40oC hasta +90oC, -40oF hasta +194oF. temperatura máxima del cortocircuito: 280oC, +536oF.
4. Radio de doblez: Installation>4X fijo de vez en cuando moved>5X
Tipo | Corte transversal | Diseño del filamento | Diámetro del conductor | Resistencia del conductor | Diámetro externo | Voltaje clasificado | Corriente clasificada |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.3mm | 2.6m m | 5,09 Ω/km | 5.7m m | 1500VDC | 55A |
Usos
El solo conductor, alambre luz del sol-resistente, fotovoltaico 90°C clasificado mojó o 105°C 2000V seco para el cableado de la interconexión de sistemas eléctricos fotovoltaicos puestos a tierra e infundados según lo descrito en la sección 690,31 (A) y otras piezas aplicables del código eléctrico nacional (NEC), NFPA 70
Opciones:
Rayas coloreadas de la identificación de la fase disponibles a petición
Multiplexación disponible a petición
Características:
90°C clasificado mojado y seco
Deformación-resistente en las temperaturas altas
Resistencia de humedad excelente,
Propiedades eléctricas estables sobre una gama de temperaturas amplia
Resistencia excelente a los cortes del agolpamiento y de la compresión
Resistente a la mayoría de los aceites y de las sustancias químicas
UV/sunlight-resistant
Resuelve la prueba fría de la curva en -40°C
Nombre de producto | Cable solar estándar del TUV |
Modelo NO. | H1Z2Z2-K 1x 4mm2 |
Voltaje | Cable de tensión |
Material de aislamiento | XLPE |
Forma material | Alambre redondo |
Certificación | ROSH, CE, TUV |
Estándares | TUV EN50618 |
Corazones | 1 base |
Paquete del transporte | Tambor Hierro-de madera, tambor del hierro |
Uso | Construcción, subterráneo, industrial, central eléctrica |
Material de la envoltura | XLPE |
Material de la base del alambre | Cobre estañado |
Corte transversal | 4mm2 |
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
25, 16 y 10, 6, 4, 2 milímetros de ^ alambre de 2 picovoltios | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)

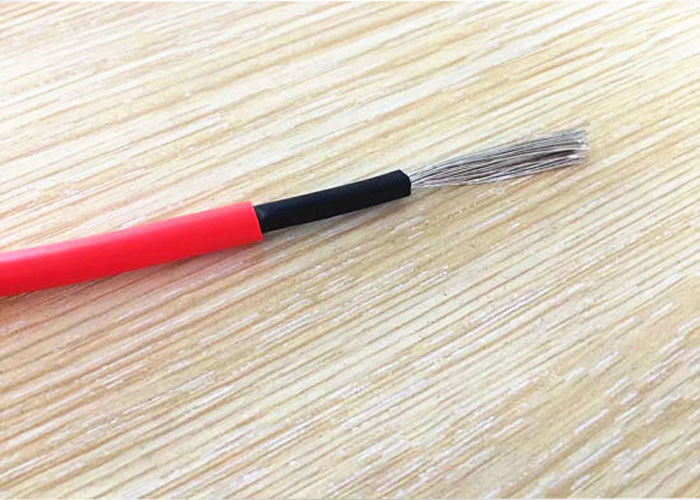

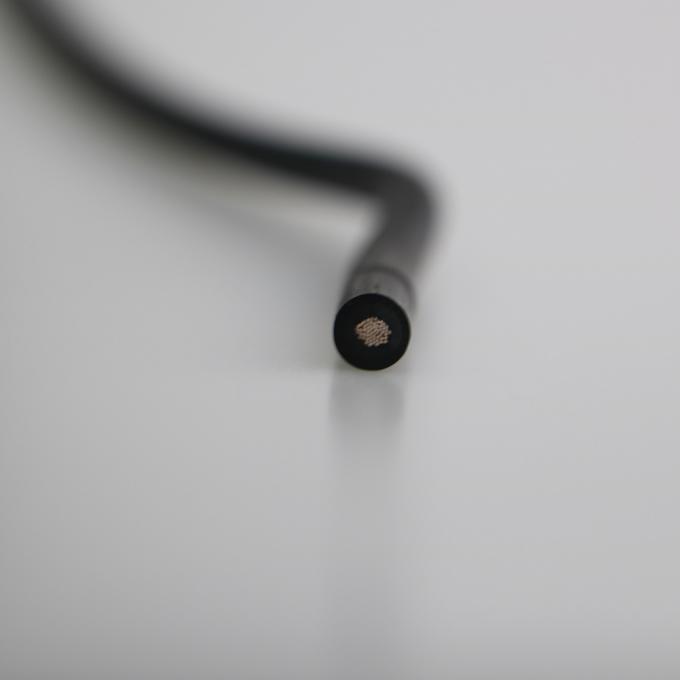

Imágenes del cable solar de 4mm2 DC XLPE
