Cable eléctrico de un solo núcleo de 1.8KV CC negro y rojo para instalaciones solares interiores y exteriores
Descripción del producto
TUV UV resistencia doble aislado 16mm2 PV XLPE Cable con 25 años de garantía para aplicaciones de 1.8KV DC.
El cable:Cables de cobre enlatados, de acuerdo con la norma IEC60228, VDE0295, clase 5
El aislamiento interno:Polyolefinas enlazadas
Código de color:Negro, rojo
Cubierta exterior:Polyolefinas enlazadas
Colores de las envolturas:Negro, rojo
Aplicación
Estos cables están diseñados para conectar componentes de sistemas fotovoltaicos dentro y fuera de edificios y equipos con altos requisitos mecánicos y condiciones climáticas extremas.
Cumplimiento de las normas
- Se aplicará la norma DIN EN 50618.
- Función de resistencia al fuego: IEC 60332-1
- Baja emisión de humo: EN/IEC 61034-2
- Libre de halógenos de acuerdo con la norma EN 50525-1, anexo B
- Baja corrosividad de los gases según la norma EN 50267-2-2, CEI 60754-2
Características técnicas
- Válvula de trabajo: AC: 600/1000V DC: 1800V
- Ventilación máxima: 1,8 KV
- Válvula de ensayo: 6,5 kV CA
- Temperatura de trabajo: -40°C a +90°C
- Radius de flexión: fijo: 4 × diámetro total; flexionado: 5 × diámetro total
- Temperatura máxima del conductor: 120 °C
- Máximo de cortocircuito. Temperatura del conductor: 250°C
- Resistencia de aislamiento: 10 MΩ × km
Especificaciones técnicas
| El tipo |
Sección transversal (mm2) |
Diseño de las hebras |
Diámetro del conductor (mm) |
Resistencia del conductor (Ω/km) |
Diámetro exterior (mm) |
Válvulas de corriente continua (VAC/DC) |
Corriente nominal (A) |
Peso (kg/km) |
| PV-1*1,5 mm2 |
1.5 |
30 x ø 0.25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50 x ø 0.25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56 x ø 0.3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84 x ø 0.3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80 x ø 0.4 |
4.4 |
1.95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120 x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196 x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276 x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Características clave
- Los materiales enlazados por el haz de electrones no se derriten ni fluyen, incluso a altas temperaturas
- Alta resistencia al calor, al frío, a la abrasión, a los rayos UV, al ozono y a las hidrolizas
- Interconexión entre los paneles fotovoltaicos (PV) y desde los paneles hasta el inversor
- Funcionan a voltaje de corriente continua con una larga vida en condiciones de exposición
Especificaciones del producto
Nombre:Cables fotovoltaicos
Aplicación:Ampliamente utilizado en instalaciones solares interiores y exteriores, instalaciones eléctricas, industrias industriales y agrícolas
Características:Bajo humo sin halógeno, buen frío, ultravioleta, resistente al ozono y resistente a la intemperie
Retardante de llama:Resistencia de corte y resistencia de penetración
Protección del cable:Nivel II
Propiedades eléctricas
- Resistencia de corriente continua: ≤ 5,09 Ω/km a 20 °C
- La resistencia de aislamiento: ≥ 1014 Ω.cm a 20°C; ≥ 1011 Ω.cm a 90°C
- Resistencia de la superficie de la envolvente: ≥ 109 Ω
Estructura del cable
El conductor:Cables de cobre enlatados 2.5, 4, 6, 10, 16 mm2 PV1-F
El aislamiento:> 0,5 mm de espesor con poco humo y material halógeno
Envuelva:espesor del material libre de humos y halógenos > 0,5 mm
Parámetros detallados
Temperatura ambiente:-40 °C a +90 °C
Temperatura máxima del conductor:120°C (permitir 5 segundos en temperatura de cortocircuito de 200°C)
Válvula de tensión limitada:AC 0,6/1kV CC 1,8 kV
Preguntas frecuentes
1¿Cuándo puedo obtener el presupuesto?
Para obtener precios urgentes, por favor llámenos con las especificaciones completas.
2¿Cuánto tardará en llegar?
Por lo general, dentro de los 3-4 días laborables después del pago, dependiendo de la cantidad.
3¿Cuáles son sus términos de pago?
Aceptamos T/T (transferencia bancaria), L/C.
4¿Acepta el pedido personalizado?
Sí, lo hacemos.
5¿Ofrece OEM y ODM?
Sí. OEM y ODM están disponibles.

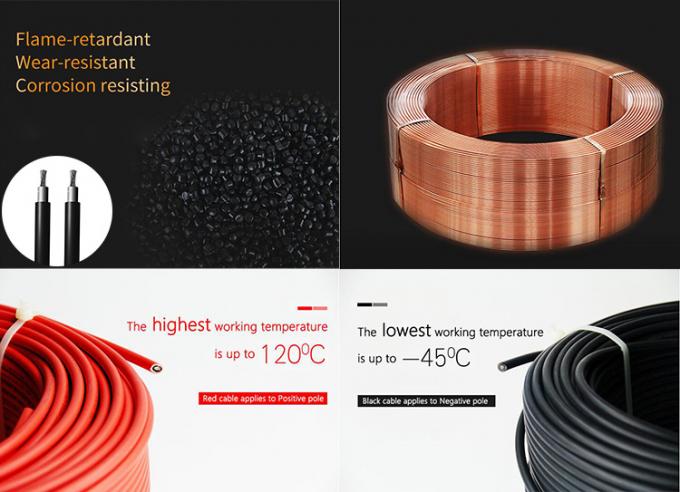

Imagen del producto
