Detalles del producto
Lugar de origen: China
Nombre de la marca: Pntech
Certificación: ISO9001/TUV/CE
Número de modelo: H1Z2Z2-K 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: el 100m
Precio: Negotiation
Detalles de empaquetado: 100m/roll, los 500m por el cartón
Tiempo de entrega: 3-10days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable de 4mm2 DC |
voltaje clasificado: |
1500VDC |
Temperatura: |
-40°C-- 90°C |
Embalaje: |
250m/roll |
Conductor Material: |
Cobre estañado |
Uso: |
central eléctrica |
Nombre de producto: |
cable de 4mm2 DC |
voltaje clasificado: |
1500VDC |
Temperatura: |
-40°C-- 90°C |
Embalaje: |
250m/roll |
Conductor Material: |
Cobre estañado |
Uso: |
central eléctrica |
Cable Halógeno-libre de la C.C. 4mm2 de la base del cobre del TUV EN50618 para el sistema solar del picovoltio
Specificate
1.Rating: Voltaje: temperatura 600/1000V: - 40°C-- 90°C
2. descripción:
(1) conductor: Tinned recoció el cobre
(2) aislamiento: 90°C XLPE, negro
(3) chaqueta: 90°C XLPE, negro o rojo
3. marca: SUD EN50618 DEL TUV: 2014 H1Z2Z2-K (CQC NB/T42073-2016 PV-YJYJ) DC 1.5KV 1x4.0m m 2 NINGBO PNTECH NEW ENERGY CO., LTD.
4. uso: Diseñado específicamente para los componentes de sistema fotovoltaicos de conexión dentro y fuera del edificio y del equipo con altos requisitos mecánicos y condiciones meteorológicas extremas. Para las instalaciones permanentes.
5. características generales: El cable hecho de electrón-haz reticuló el aislamiento y la capa; alta resistencia contra calor, frío, aceite, la abrasión, el ozono, ULTRAVIOLETA y tiempo; con la reacción mejorada en caso del fuego. humo bajo, halógeno libre, llama libre, ignífugo; flexible, fácil pelar, requisito de espacio muy bajo, extremadamente, extremadamente mecánicamente robusto, curso de la vida muy largo.
Tipo | Corte transversal | Diseño del filamento | Conductor Diameter | Conductor Resistance | Diámetro externo | Voltaje clasificado | Corriente clasificada |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0m m | 8,21 Ω/km | 5.4m m | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6m m | 5,09 Ω/km | 5.9m m | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 84x φ0.285mm | 3.3m m | 3,52 Ω/km | 6.7m m | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4m m | 1,95 Ω/km | 7.4m m | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2m m | 1,24 Ω/km | 9.2m m | 1500VDC | 132A |
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del nivel de la protecciónⅡ del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es resina hengjing fina modificada halógeno-libre, no tóxica del polietileno como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia de superficie de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 y 10, alambre de 6,4,2.5 mm2 picovoltio | |
Aislamiento: > 0.5m m gruesos con el material bajo del humo y del halógeno, y hacer frente al límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como corazones duales,
consúlteme por favor directamente en caso de necesidad)

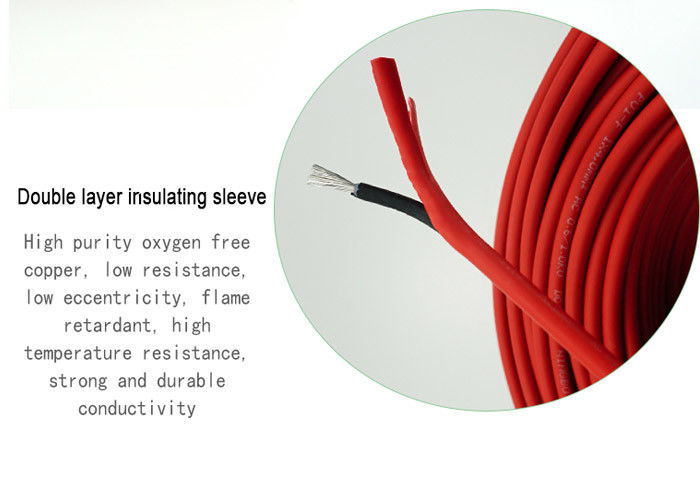

Imagen del cable de 4mm2 DC
