cable del panel solar de la corriente continua De la envoltura de los 95kg/Km XLPE 6m m
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | Pntech |
| Certificación | ISO9001/TUV/CE |
| Número de modelo | H1Z2Z2-K 1x6mm2 |
| Cantidad de orden mínima | los 200m |
| Precio | Negotiation |
| Detalles de empaquetado | 200m/roll, 400m/carton |
| Tiempo de entrega | 3-10days |
| Condiciones de pago | L/C, T/T |
| Capacidad de la fuente | los 70000m por día |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | cable del panel solar de 6m m | Envoltura | XLPE |
|---|---|---|---|
| Código del HS | 8544492100 | Color | Negro o rojo |
| Peso | los 95kg/km | El embalar | 200m/roll |
| Lo más destacado | cable del panel solar de 6m m,Cable del panel solar de la envoltura de XLPE |
||
Descripción de producto
Cable rojo negro del panel solar de la corriente continua Del alambre del CE ISO9001 del TUV EN50618 6m m
Specificate
a) Guarde el tamaño del conductor lo mismo, él permite que el diseñador de sistema del cable considere el cable que carga hasta 90C (que mantiene el equilibrio como
el amortiguador) y él asegurarán una vida mucho más larga del cable
b) Existe una oportunidad para que el diseñador de sistema del cable considere un tamaño una reducción de costes sin precedente así de ofrecimiento más baja
beneficia a ventaja técnica
Construcción del cable:
0.65/1. 1KV conductor de cobre trenzado grado, XLPE aislado, cables forrados internos/externos de XLPE conforme a EN50618 u otros estándares internacionales
| Tipo | Corte transversal | Diseño del filamento | Diámetro del conductor | Resistencia del conductor | Diámetro externo | Voltaje clasificado | Corriente clasificada |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0m m | 8,21 Ω/km | 5.4m m | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6m m | 5,09 Ω/km | 5.9m m | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3m m | 3,52 Ω/km | 6.7m m | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4m m | 1,95 Ω/km | 7.4m m | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2m m | 1,24 Ω/km | 9.2m m | 1500VDC | 132A |
Conductor: De cobre estañada, según VDE0295/IEC60228, Class5
Aislamiento: copolímero reticulado Electrón-haz TUV 2PfG/1169 de la poliolefina
Envoltura: copolímero reticulado Electrón-haz TUV 2PfG/1169 de la poliolefina
Voltaje nominal: CA 600/1000V DC 1000/1800V
Característica: Ignífugo a prueba de calor, resistencia de UV/ozone/hydrolysis/climate
Color de la envoltura: Negro o según el requeit del cliente
Grado de la temperatura: 45°c hasta +125°c -40°F hasta +257°F
Temperatura ambiente: 25years (TUV) -40°c hasta +90°c -40°F hasta +194°F
. Temperatura máxima del cortocircuito: 280°c, +536°F
Radio de doblez: Installation>4X fijo de vez en cuando moved>5X
Uso:
Diseñado específicamente para los componentes de sistema fotovoltaicos de conexión interiores y
fuera del edificio y del equipo con altos requisitos mecánicos y tiempo extremo
condiciones. Para las instalaciones permanentes.
| Nombre | Cable del picovoltio |
| La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
| Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
| Ignífugo, cortando resistencia y resistencia de la penetración. | |
| Nivel del Ⅱ del nivel de la protección del cable. | |
| Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
| Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
| Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
| 2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
| 3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
| Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 y 10, alambre de 6,4,2.5 mm2 picovoltio | |
| Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
| Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
| Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
| La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
| Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)

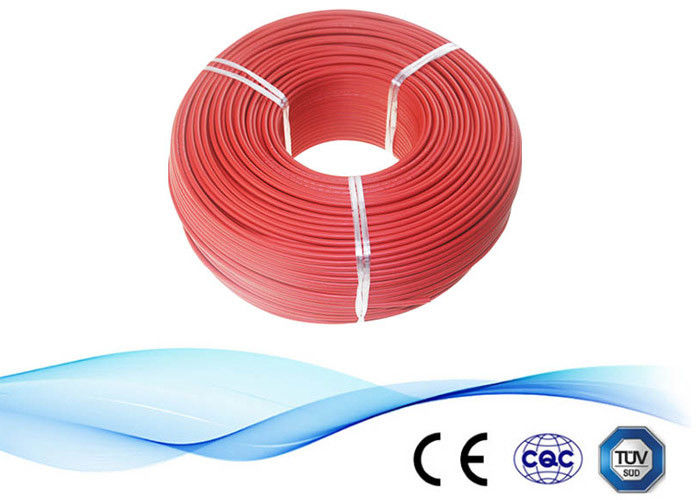

Imagen del cable del panel solar de 6m m
