Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: ISO9001/TUV/CE
Número de modelo: PV1-F 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: el 100m
Precio: Negotiation
Detalles de empaquetado: 100m/roll los 500m por el cartón
Tiempo de entrega: 3-10days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable eléctrico 4mm2 |
Voltaje de DC: |
1800V |
Código del HS: |
8544492100 |
Color: |
Negro o rojo |
Palabras claves: |
cable solar de la C.C. |
El embalar: |
100m/roll |
Nombre de producto: |
cable eléctrico 4mm2 |
Voltaje de DC: |
1800V |
Código del HS: |
8544492100 |
Color: |
Negro o rojo |
Palabras claves: |
cable solar de la C.C. |
El embalar: |
100m/roll |
CE fotovoltaico del alambre de DC del cable eléctrico de PV1-F 1x4mm2 del cable del cable solar solar del picovoltio
Specificate
Carácter fotovoltaico de CableTechnical de la energía solar de DC del cable del picovoltio:
Voltaje de funcionamiento: CA: 600/1000V DC: 900/1800V
Voltaje de Maxium: 1.8KV
Voltaje de la prueba: CA 6.5kV
Temperatura de trabajo: - 40-90 o C
Radiu de doblez:
Fijo: diámetro total de 4 x
Doblado: diámetro total de 5 x
Temperatura de Max. Conductor: 120o C
Temperatura máxima del conductor del cortocircuito: 250°C
Resistencia de aislamiento: 10 MΩ x kilómetro
Corte transversal | AWG | Resistencia máxima del conductor en 20ºC | Resistencia de aislamiento máxima en 20ºC | Resistencia de aislamiento máxima en 90ºC | Capacidad de carga actual | ||
El solo cable libera en aire | Solo cable en superficies | 2 cables cargados adyacentes en superficies | |||||
mm2 | - | Ω | MΩ.km | MΩ.km | A | A | A |
1,5 | 16 | 13,7 | 859 | 0,859 | 30 | 29 | 24 |
2,5 | 14 | 8,21 | 691 | 0,691 | 41 | 39 | 33 |
4 | 12 | 5,09 | 579 | 0,579 | 55 | 52 | 44 |
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |

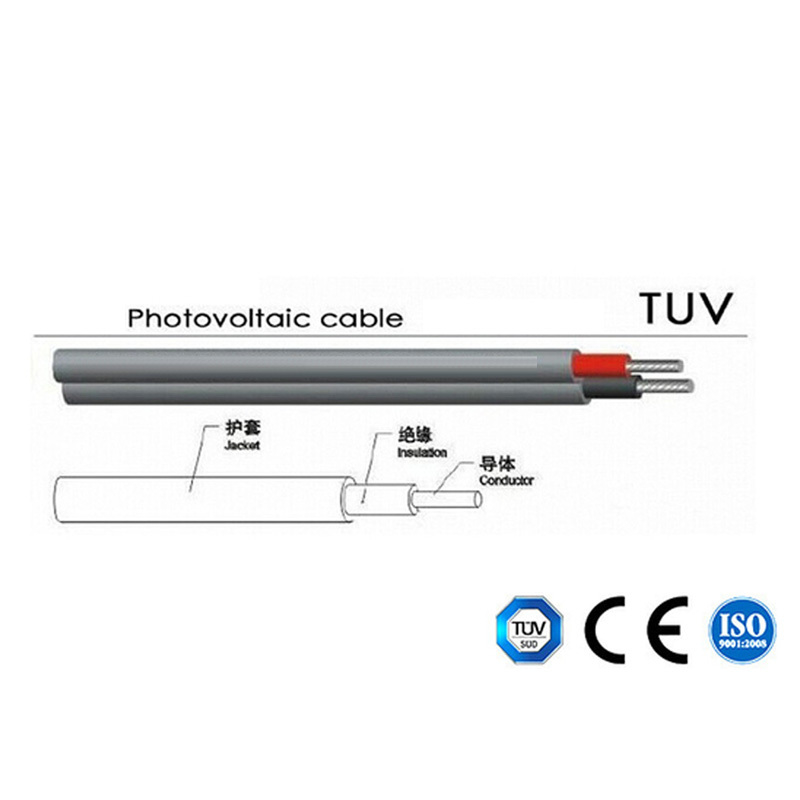

Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 y 10, alambre de 6,4,2.5 mm2 picovoltio | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)
Imagen del cable eléctrico 4mm2
