Cable de extensión accionado solar resistente ULTRAVIOLETA 1000VDC con el conductor de cobre recocido estañado

China Cable de extensión accionado solar resistente ULTRAVIOLETA 1000VDC con el conductor de cobre recocido estañado proveedor
Cable de extensión accionado solar resistente ULTRAVIOLETA 1000VDC con el conductor de cobre recocido estañado proveedor Cable de extensión accionado solar resistente ULTRAVIOLETA 1000VDC con el conductor de cobre recocido estañado proveedor

Ampliación de imagen :  Cable de extensión accionado solar resistente ULTRAVIOLETA 1000VDC con el conductor de cobre recocido estañado

Datos del producto:

Lugar de origen: China
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: DC-00

Pago y Envío Términos:

Cantidad de orden mínima: 1set
Precio: Negotiation
Detalles de empaquetado: 100sets/polybag 500sets/carton los 39x39x22cm
Tiempo de entrega: 3 10 días
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 5000pairs por día
Contact Now
Descripción detallada del producto
Nombre del producto: Cable solar MC4 Clase de la llama: UL94-VO
Voltaje clasificado: 1000VDC Corriente clasificada:: 30A
Póngase en contacto con resistencia: ≤5mΩ color: Negro



Cable solar de DC 1000V PV1-F 1x4mm2 MC4, rojo resistente ULTRAVIOLETA del negro del cable del panel solar



Descripción solar del cable MC4



Los detalles de la energía solar de gran intensidad de la capacidad de carga mc4 telegrafían



1. Clasificación: Voltaje: temperatura 600/1000V: - 40°C-- 90°C

2. Material:

(1) conductor: Tinned recoció el cobre

(2) aislamiento: 120°C XLPE, negro

(3) chaqueta: 120°C XLPE, negro o rojo

3. Uso: Diseñado específicamente para los componentes de sistema fotovoltaicos de conexión interiores y exteriores del edificio y del equipo con altos requisitos mecánicos y condiciones meteorológicas extremas para las instalaciones permanentes.

4. Características generales: Cable hecho del aislamiento y de la capa reticulados electrón-haz; alta resistencia contra calor, frío, aceite, la abrasión, el ozono, ULTRAVIOLETA y tiempo; con la reacción mejorada en caso del fuego.



Tipo Cruz Filamento Conductor Conductor Externo Clasificado Clasificado Peso
sección diseño diámetro resistencia diámetro voltaje actual
milímetro de ² Ø de No.x (milímetro) milímetro Ω /km milímetro VAC/DC A Kg/km
² de PV-1*1.5 milímetro 1,5 30x ø 0,25 1,6 13,5 4,8 1000/1800 30 35
² de PV-1*2.5 milímetro 2,5 50x ø 0,25 2,0 8,21 5,3 1000/1800 41 50
² de PV-1*4.0 milímetro 4,0 56x ø 0,3 2,6 5,09 6,1 1000/1800 55 70
² de PV-1*6.0 milímetro 6,0 84x ø 0,3 3,3 3,39 7,1 1000/1800 70 95


Conector MC4



1. El conector adopta el tacto de la caña con el tipo del inne-botón.
2. la Auto-cerradura permite la conexión más fácil y confiable.

3. Figura popular instalación del campo del traje la mayor parte de.

4. Rápidamente al conector.

5. El impermeable y previene el polvo.

6. Larga vida.



Voltaje de la tarifa: 1000v
Corriente clasificada: 22A (2.5mm2), 30A (4mm2,6mm2)
Voltaje de la prueba: 6KV (50Hz)
Proteja el grado: IP67/IP2X
Material de aislamiento: PC/PA/PPO/TPE
Material del contacto: Cobre plateado de la plata
Temperatura de funcionamiento: -40°C~+90°C
Clase segura: 2
Clase de la llama: UL94-V0
Resistencia de contacto de los conectores del enchufe: ≤5mΩ
Fuerza de la inserción: ≤50N
Retire la fuerza: ≥50N
Cable conveniente: 2.5mm2/4mm2/6mm2 (AWG14/12/10)
Fijación del sistema: Broche adentro
Producto no. DC-DC
Voltaje clasificado TUV 1000V DC
Corriente clasificada 30A
Cortes transversales convenientes del cable 2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG
Tamaño terminal Φ4.0mm
Pruebe el voltaje DC 8KV 1min
Grado de contaminación 2
Clase de la protección Clase II
Material terminal Cobre estañado
Resistencia de contacto ≤ 5mΩ
Materiales de aislamiento PC
Grado del IP IP67 (IEC 60529)
Fuerza extraible ≥ 50N
Fuerza de la inserción ≤ 50N
Pruebe la temperatura -40ºC~ +85ºC
Clase de la llama UL94V - 0


Instrucciones de asamblea



Durante la asamblea, las piezas y las herramientas del uno mismo otra ésos indicados se utilizan o si las instrucciones de la preparación y de asamblea descritas aquí entonces se desatienden ni seguridad ni la conformidad con los datos técnicos puede ser garantizada.

Para la protección contra descarga eléctrica, los conectores del picovoltio se deben aislar de la fuente de alimentación mientras que siendo montado o desmontado

La necesidad del producto final proporcionó la protección contra descarga eléctrica

El desenchufar bajo carga: Las conexiones del enchufe del picovoltio no se deben desenchufar mientras que bajo carga. Pueden ser colocadas en un ningún estado de la carga cambiando del convertidor de DC/AC o rompiendo el interruptor de circuito de la CA. Se permite el tapar y el desenchufar mientras que bajo voltaje

Los conectores disconnected se deben proteger contra la suciedad y el agua con los casquillos de lacre.

Las piezas tapadas son IP67 herméticos


Ventaja:



• Asamblea archivada simple, rápida, segura y de manera efectiva
• Conviértase independientemente, diseño innovador, tenga derechos de propiedad intelectual independientes, adaptantes al conector MC4 directamente
• Alta resistencia mecánica
• El llevar de gran intensidad y del voltaje: 30A, 1000VDC
• Resistencia baja de la transición
• Haber sellado innovador, prenda impermeable, diseño de la resistencia del polvo: IP68
• Material plástico excelente, UL 94-V0, gama de temperaturas ancha: - 40°c a 90°c, al tiempo y a resistente ULTRAVIOLETA para el uso al aire libre de largo tiempo
• Aprobado por el TUV

FAQ:


1. ¿Cuándo puedo conseguir la cita?
En el plazo de 24 horas de conseguir la investigación, si usted es muy urgente conseguir el precio, llámenos por favor para dar especificaciones completas sobre el cable. el precio será calculado pronto.
¿2. cuánto tiempo sobre la entrega?
Generalmente en el plazo de 3-4 días laborables después del pago, principalmente según la cantidad.
3. ¿Cuál es sus condiciones de pago?
Aceptamos T/T (transferencia bancaria), L/C
4. ¿Usted acepta la orden modificada para requisitos particulares?
Sí, hacemos.
5. ¿Usted ofrece el OEM y el ODM?
Sí. El OEM y el ODM están disponibles.

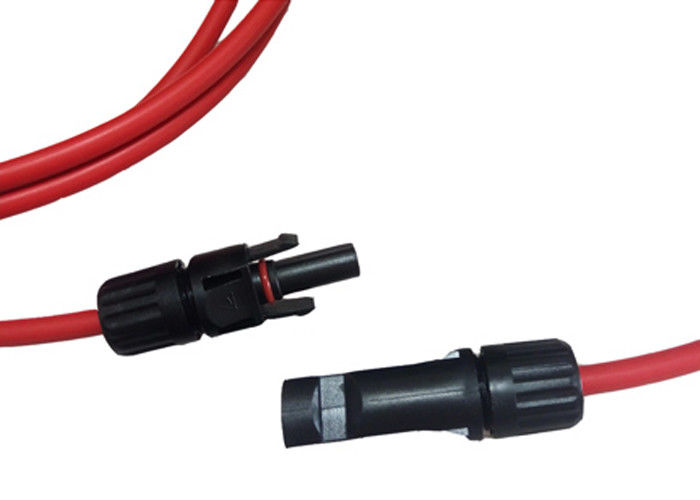

Imagen del cable solar MC4



Cable de extensión accionado solar resistente ULTRAVIOLETA 1000VDC con el conductor de cobre recocido estañado
