Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: ISO9001/TUV/CE
Número de modelo: PV1-F 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: el 100m
Precio: Negotiation
Detalles de empaquetado: 250m/roll, los 500m por el cartón
Tiempo de entrega: 3-10days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable solar de 4m m |
CONDUCTOR: |
56/0.285 |
Color: |
Negro o rojo |
Uso: |
Central eléctrica, sistema eléctrico solar, construcción |
Chaqueta: |
XLPE |
El embalar: |
100m/roll |
Nombre de producto: |
cable solar de 4m m |
CONDUCTOR: |
56/0.285 |
Color: |
Negro o rojo |
Uso: |
Central eléctrica, sistema eléctrico solar, construcción |
Chaqueta: |
XLPE |
El embalar: |
100m/roll |
Cable solar eléctrico resistente del alambre 4m m pv1f del cable para el sistema fotovoltaico
Descripción
1.Rating: Voltaje: temperatura 600/1000V: - 40°C-- 90°C
2. Descripción:
(1) conductor: Tinned recoció el cobre
aislamiento (de 2): 90°C XLPE, negro
chaqueta (de 3): 90°C XLPE, negro o rojo
3.Marking: TüV 2 PfG 1169 PV1-F 1×2.5mm2
4.Application: Diseñado específicamente para los componentes de sistema fotovoltaicos de conexión interiores y exteriores del edificio y del equipo con altos requisitos mecánicos y condiciones meteorológicas extremas. Para las instalaciones permanentes.
características 5.General: El cable hecho de electrón-haz reticuló el aislamiento y la capa; alta resistencia contra calor, frío, aceite, la abrasión, el ozono, ULTRAVIOLETA y tiempo; con la reacción mejorada en caso del fuego. el humo bajo, halógeno libera, llama libre, ignífugo; flexible, fácil pelar, requisito de espacio muy bajo, extremadamente, extremadamente mecánicamente robusto, curso de la vida muy largo.
Datos técnicos
Tamaño | Corte transversal | Estructura del conductor | Diámetro externo | DC máximo | Clasificado | Clasificado |
Resistencia en 20℃ | Voltaje | Actual | ||||
milímetro de ² | milímetro | milímetro | Ω/km | V DC | A | |
² de 1 x de 2.5m m | ² de 2.5m m | 49 x ∅0.285 | 5,2 | 8,06 | 1000/1500 | 30A |
² de 1 x de 4.0m m | ² de 4.0m m | 56 x ∅0.285 | 5,9 | 4,97 | 1000/1500 | 50A |
² de 1 x de 6.0m m | ² de 6.0m m | 84 x ∅0.285 | 6,5 | 3,52 | 1000/1500 | 70A |
² de 1 x de 10.0m m | ² de 10.0m m | 80 x ∅0.40 | 8,5 | 2,12 | 1000/1500 | 95A |
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 y 10, alambre de 6,4,2.5 mm2 picovoltio | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)

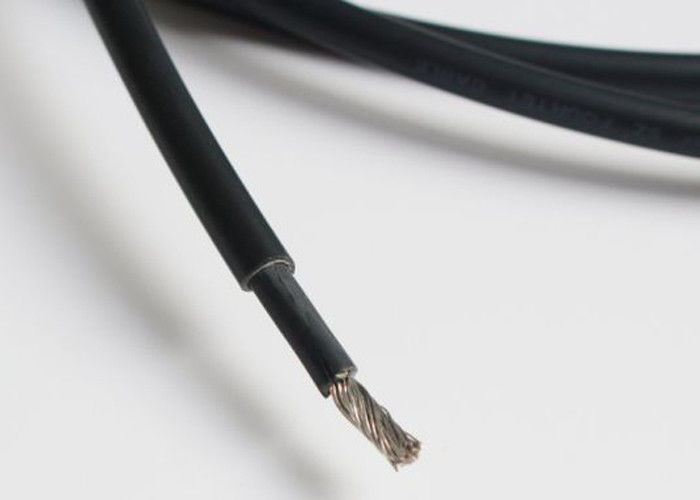

Imagen del cable solar de 4m m
