Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: PV1-F 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: 250m / rollo
Precio: Negotiation
Detalles de empaquetado: los 250m por el rollo los 500m por el tamaño los 42x42x22cm del cartón
Tiempo de entrega: 3-7days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable solar 4mm2 |
Uso: |
central eléctrica |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
6.0m m |
Estructura: |
56/0.3m m |
Voltaje clasificado: |
CA Uo/U0.6~1.0KV, DC1.8KV |
Nombre de producto: |
cable solar 4mm2 |
Uso: |
central eléctrica |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
6.0m m |
Estructura: |
56/0.3m m |
Voltaje clasificado: |
CA Uo/U0.6~1.0KV, DC1.8KV |

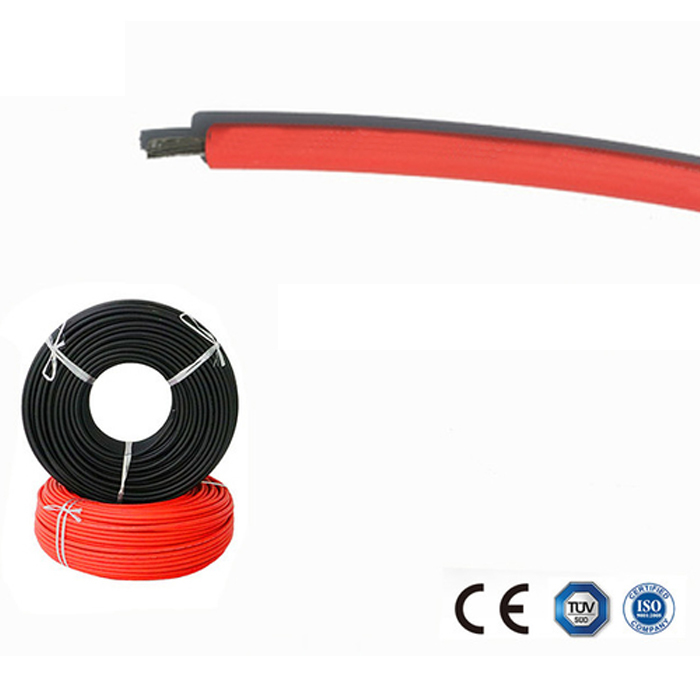

Resistencia ULTRAVIOLETA solar doble del cable 4mm2 del aislamiento pv1-f picovoltio de XLPE para la central eléctrica
PV1-F estañó el cable solar de cobre 4mm2 del picovoltio
Conductor: De cobre estañada, según VDE0295/IEC60228, Class5
Aislamiento: copolímero reticulado Electrón-haz TUV 2PfG/1169 de la poliolefina
Envoltura: copolímero reticulado Electrón-haz TUV 2PfG/1169 de la poliolefina
Voltaje nominal: CA 600/1000V DC 1000/1800V
Característica: Ignífugo a prueba de calor, resistencia de UV/ozone/hydrolysis/climate
Color de la envoltura: Negro o según el requeit del cliente
Grado de la temperatura: 45°c hasta +125°c -40°F hasta +257°F
Temperatura ambiente: 25years (TUV) -40°c hasta +90°c -40°F hasta +194°F
. Temperatura máxima del cortocircuito: 280°c, +536°F
Radio de doblez: Installation>4X fijo de vez en cuando moved>5X
| Tipo | Cruz | Filamento | Conductor | Conductor | Externo | Clasificado | Clasificado | Peso |
| sección | diseño | diámetro | resistencia | diámetro | voltaje | actual | ||
| milímetro de ² | Ø de No.x (milímetro) | milímetro | Ω /km | milímetro | VAC/DC | A | Kg/km | |
| ² de PV-1*1.5 milímetro | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
| ² de PV-1*2.5 milímetro | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 |
| ² de PV-1*4.0 milímetro | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 |
| ² de PV-1*6.0 milímetro | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 |
| ² de PV-1*10.0 milímetro | 10,0 | 80x ø 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 |
| ² de PV-1*16 milímetro | 16,0 | 120x ø 0,4 | 5,2 | 1,24 | 10,2 | 1000/1800 | 132 | 230 |
| ² de PV-1*25 milímetro | 25,0 | 196x ø 0,40 | 7,4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 |
| ² de PV-1*35 milímetro | 35,0 | 276x ø 0,40 | 9,00 | 0,565 | 14,0 | 1000/1800 | 218 | 467 |
Descripción resistente al fuego de los cables:
A. uso: Aislamiento doble, cables ligados cruz del electrón-haz para la central eléctrica photovotaic.
Construcción: De cobre estañada, acordando toVDE0295/IEC60228, Class5
B. propiedades materiales/estándares:
1. Funcionamiento resistente al fuego: IEC60332-1.
2. Emisión de humo: IEC61034; EN50268-2
3. Carga baja del fuego: DIN51900
4. Aprobaciones: TUV2PfG 1169/08.2007 PV1-F.
5. Estándares del uso: UNE211 23; UNE20.460-5-52, UTE C 32-502
Uso:
Aplicado a los paneles solares para la producción de energía y los componentes relacionados del cableado, conexión, particularmente conveniente para al aire libre. Resistencia a la luz del sol, antienvejecedora, usando los materiales ignífugos halógeno-libres del humo bajo, un grado más alto, más seguridad.
| Nombre | Cable del picovoltio |
| La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
| Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
| Ignífugo, cortando resistencia y resistencia de la penetración. | |
| Nivel del Ⅱ del nivel de la protección del cable. | |
| Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
| Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
| Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
| 2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
| 3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
| Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
| 25, 16 y 10, 6, 4, 2 milímetros de ^ alambre de 2 picovoltios | |
| Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
| Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
| Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
| La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
| Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, de 6mm2 10mm2 y 16mm2, así como de corazones duales,
consúlteme por favor directamente en caso de necesidad)
