Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/ISO9001
Número de modelo: H1Z2Z2-K 1x4mm2
Pago y términos de envío
Cantidad de orden mínima: 100m / rollo
Precio: Negotiation
Detalles de empaquetado: 100m / ruede los 250m/rollo, dos rollos por el cartón, tamaño del cartón: los 42*42*22cm también emb
Tiempo de entrega: 3-7days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: los 70000m por día
Nombre de producto: |
cable solar de 4m m picovoltio |
Gama de temperaturas: |
-40℃~+90℃ |
Material de aislamiento: |
XLPE |
Estructura: |
56/0.285m m |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
5.7m m |
Voltaje clasificado: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Color: |
Negro/rojo |
Nombre de producto: |
cable solar de 4m m picovoltio |
Gama de temperaturas: |
-40℃~+90℃ |
Material de aislamiento: |
XLPE |
Estructura: |
56/0.285m m |
Material del conductor: |
Cobre estañado trenzado |
Cable OD: |
5.7m m |
Voltaje clasificado: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Color: |
Negro/rojo |
El cable solar XLPE de H1Z2Z2-K 4m m picovoltio se dobla TUV aislado EN50618 para la Sistema Solar
Estándares fotovoltaicos del cable de la energía solar de DC del cable del picovoltio
EN 50618 DEL ESTRUENDO
Funcionamiento de la resistencia al fuego: IEC 60332-1
Emisión de humo baja: EN/IEC 61034-2
El halógeno libera según EN 50525-1, anexo B
Corrosividad baja de gases según EN 50267-2-2, IEC 60754-2
Carácter fotovoltaico de CableTechnical de la energía solar de DC del cable del picovoltio:
Voltaje de funcionamiento: CA: 600/1000V DC: 900/1800V
Voltaje de Maxium: 1.8KV
Voltaje de la prueba: CA 6.5kV
Temperatura de trabajo: - 40-90 o C
Radiu de doblez:
Fijo: diámetro total de 4 x
Doblado: diámetro total de 5 x
Temperatura de Max. Conductor: 120o C
Temperatura máxima del conductor del cortocircuito: 250°C
Resistencia de aislamiento: 10 MΩ x kilómetro
1. Construcción: Tonelero estañado, aislamiento de XLPE, envoltura externa de XLPE.
2. voltaje de la prueba: 6500V, 5min; voltaje clasificado: 1000/1800V DC.
3. halógeno libre y humo bajo, estándar de Rohs.
4. resistencia ULTRAVIOLETA.
5. grado de la temperatura: - 40°C a 125°C, resistencia fría.
6. certificación del TUV, TUV2Pfg1169-1.
7. cable de transmisión para el sistema fotovoltaico.
Nombre: cable solar del Solo-corazón | Conductor: Alambre de cobre estañado |
Estándar ejecutivo: EN 50618 | Aislamiento: Poliolefina reticulada irradiación halógeno-libre baja del humo |
Modelo: H1Z2Z2-K | Chaqueta: Poliolefina reticulada irradiación halógeno-libre baja del humo |
Especificaciones del cable: ² de 2.5/4/6/10/16/25/35m m | Voltaje clasificado: 1500V |
Temperatura ambiente: - 40~90ºC | Voltaje de la prueba: 6.5KV |
Temperatura del cable: - 40~120ºC | Resistencia a las inclemencias del tiempo: Bloqueo ULTRAVIOLETA |
Temperatura del cortocircuito: 250ºC | Vida de servicio: años >25 |
Radio de doblez: >4×Ø (Ø6×Ø<8mm> (Ø≥8mm) | Color: Negro, rojo |
Usos
El solo conductor, alambre luz del sol-resistente, fotovoltaico 90°C clasificado mojó o 105°C 2000V seco para el cableado de la interconexión de sistemas eléctricos fotovoltaicos puestos a tierra e infundados según lo descrito en la sección 690,31 (A) y otras piezas aplicables del código eléctrico nacional (NEC), NFPA 70
Opciones:
Rayas coloreadas de la identificación de la fase disponibles a petición
Multiplexación disponible a petición
Características:
90°C clasificado mojado y seco
Deformación-resistente en las temperaturas altas
Resistencia de humedad excelente,
Propiedades eléctricas estables sobre una gama de temperaturas amplia
Resistencia excelente a los cortes del agolpamiento y de la compresión
Resistente a la mayoría de los aceites y de las sustancias químicas
UV/sunlight-resistant
Resuelve la prueba fría de la curva en -40°C
Nombre de producto | Cable solar estándar del TUV |
Modelo NO. | H1Z2Z2-K 1x 4mm2 |
Voltaje | Cable de tensión |
Material de aislamiento | XLPE |
Forma material | Alambre redondo |
Certificación | ROSH, CE, TUV |
Estándares | TUV EN50618 |
Corazones | 1 base |
Paquete del transporte | Tambor Hierro-de madera, tambor del hierro |
Uso | Construcción, subterráneo, industrial, central eléctrica |
Material de la envoltura | XLPE |
Material de la base del alambre | Cobre estañado |
Corte transversal | 4mm2 |
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
25, 16 y 10, 6, 4, 2 milímetros de ^ alambre de 2 picovoltios | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
(También producimos la sola base de 2.5mm2, 6mm2, 10mm2 y 16mm2, así como los corazones duales,
consúlteme por favor directamente en caso de necesidad)

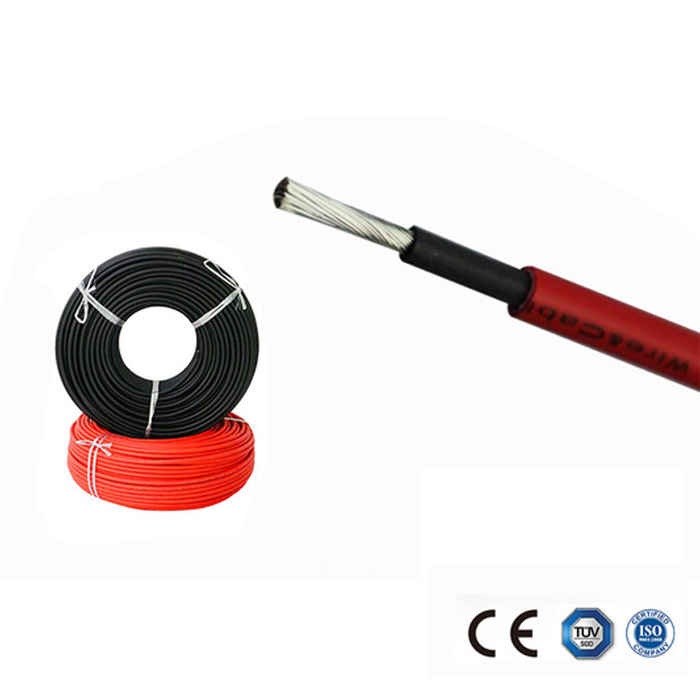

Imágenes del cable solar de 4m m picovoltio
