Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Pntech
Certificación: TUV/CE/CQC/ISO9001
Número de modelo: PV1-F 1x10mm2
Pago y términos de envío
Cantidad de orden mínima: el 100m
Precio: Negotiation
Detalles de empaquetado: 100m/roll, dos rollos por el cartón, tamaño del cartón: los 42*42*22cm también embalan según los req
Tiempo de entrega: 3-15days
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 70000 metros por día
Nombre de producto: |
cable solar de DC del ² de 10m m |
Material de aislamiento: |
XLPE |
CONDUCTOR: |
COBRE ESTAÑADO |
Construcción: |
80/0.4m m |
Grueso: |
0.8m m |
Resistencia:: |
1,95 Ω/km (MÁXIMO en 20℃) |
Cable OD: |
8.5m m |
Color: |
Negro o rojo |
Nombre de producto: |
cable solar de DC del ² de 10m m |
Material de aislamiento: |
XLPE |
CONDUCTOR: |
COBRE ESTAÑADO |
Construcción: |
80/0.4m m |
Grueso: |
0.8m m |
Resistencia:: |
1,95 Ω/km (MÁXIMO en 20℃) |
Cable OD: |
8.5m m |
Color: |
Negro o rojo |
CA solar 1800V DC de la garantía 1000V del cable 10mm2 picovoltio 25years de la sola base XLPE del CE del TUV
Cable fotovoltaico Consruction de la energía solar de DC del cable del picovoltio:
Conductor: Conductor de cobre estañado flexible de la clase 5
Aislamiento: compuesto reticulado Halógeno-libre
Envoltura: compuesto reticulado, ignífugo Halógeno-libre, negro
Uso fotovoltaico del cable de la energía solar de DC del cable del picovoltio
Estos cables se diseñan para conectar componentes de sistema fotovoltaicos dentro y afuera
de edificios y del equipo con altos requisitos mecánicos y tiempo extremo
condiciones.
Estándares fotovoltaicos del cable de la energía solar de DC del cable del picovoltio
EN 50618 DEL ESTRUENDO
Funcionamiento de la resistencia al fuego: IEC 60332-1
Emisión de humo baja: EN/IEC 61034-2
El halógeno libera según EN 50525-1, anexo B
Corrosividad baja de gases según EN 50267-2-2, IEC 60754-2
Carácter fotovoltaico de CableTechnical de la energía solar de DC del cable del picovoltio:
Voltaje de funcionamiento: CA: 600/1000V DC: 1800V
Voltaje de Maxium: 1.8KV
Voltaje de la prueba: CA 6.5kV
Temperatura de trabajo: - 40-90 º C
Radiu de doblez:
Fijo: diámetro total de 4 x
Doblado: diámetro total de 5 x
Temperatura de Max. Conductor: 120º C
Temperatura máxima del conductor del cortocircuito: 250°C
Resistencia de aislamiento: 10 MΩ x kilómetro
No del corte transversal de Cores×Nominal | No de la encalladura | Diámetro nominal del conductor | Grueso nominal del aislamiento | Grueso nominal de la envoltura | Diamater total nominal | Peso nominal |
No.×mm2 | - | milímetro | milímetro | milímetro | milímetro | kg/km |
1×1.5 | 30/0.25 | 1,58 | 0,7 | 0,8 | 4,8 | 40 |
1×2.5 | 50/0.25 | 2,04 | 0,7 | 0,8 | 5,5 | 50 |
1×4.0 | 56/0.30 | 2,59 | 0,7 | 0,8 | 6,1 | 70 |
1×6.0 | 84/0.30 | 3,17 | 0,7 | 0,8 | 7,0 | 80 |
1×10 | 80/0.40 | 4,07 | 0,7 | 0,8 | 8,5 | 130 |
1×16 | 120/0.40 | 5,22 | 0,7 | 0,9 | 10,2 | 200 |
1×25 | 199/0.40 | 6,51 | 0,9 | 1 | 12,5 | 290 |
1×35 | 279/0.40 | 7,71 | 0,9 | 1,1 | 14 | 400 |
1×50 | 396/0.40 | 9 | 1 | 1,2 | 16,3 | 550 |
1×70 | 360/0.50 | 10,8 | 1,1 | 1,2 | 18,7 | 750 |
1×95 | 475/0.50 | 12,6 | 1,1 | 1,3 | 20,8 | 970 |
1×120 | 608/0.50 | 14,2 | 1,2 | 1,3 | 22,8 | 1220 |
1×150 | 756/0.50 | 15,8 | 1,4 | 1,4 | 25,5 | 1510 |
1×185 | 925/0.50 | 17,4 | 1,6 | 1,6 | 28,5 | 1850 |
1×240 | 1221/0.50 | 20,4 | 1,7 | 1,7 | 32,1 | 2400 |
Características:
1) Los materiales reticulados del haz electrónico no derriten ni fluyen, incluso en la resistencia da alta temperatura, alta contra calor, el frío, la abrasión, resistente ULTRAVIOLETA, el ozono y las hidrólisis.
2) estos cables proporcionan los medios de interconectar entre los paneles fotovoltaicos (picovoltio) y de los paneles al inversor.
3) actúan en el voltaje de DC y proporcionan larga vida en condiciones expuestas.
Nombre | Cable del picovoltio |
La descripción de producto | Ampliamente utilizado en instalaciones solares interiores y al aire libre, industrias eléctricas de la instalación, interiores y al aire libre, explosión-propensas de las áreas, de las fábricas, industriales y agrícolas. |
Características de producto | Humo bajo sin el halógeno, el buen frío, el ultravioleta, el ozono - resistente y el impermeable. |
Ignífugo, cortando resistencia y resistencia de la penetración. | |
Nivel del Ⅱ del nivel de la protección del cable. | |
Con la radiación fotovoltaica del cable de 150 ℃ como materiales de aislamiento, ignífugo libre del halógeno es polietileno modificado halógeno-libre, no tóxico hengjing ligeramente la resina como la materia prima principal, añade halógeno-libre, no tóxico, ignífugo, estabilizador de calor, elimina el agente de humo, preservativo, tal como fertilizante, no contiene el halógeno, metales pesados, fósforo. | |
Se ajusta a ROHS, y la resistencia de aislamiento es pequeña después de la inmersión. | |
Eléctrico | 1. La resistencia de la C.C.: el cable acabado en la resistencia conductora de la C.C. de la base del alambre de 20 ℃ no es mayor de 5,09 Ω/km |
2. La resistencia de aislamiento: la resistencia de aislamiento acabada del cable en el ℃ 20 no debe menos de 1014 Ω. cm, resistencia de aislamiento acabada del cable en el ℃ 90 no son menos de 1011 Ω. cm | |
3. La resistencia superficial de la envoltura: la resistencia de la superficie acabada de la envoltura de cable debe ser no menos de 109 Ω. | |
Estructura del cable | Conductor: alambre de cobre estañado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
18, 16 y 14, 12, 10, 8, 6, 4, 2 milímetros de ^ alambre de 2 picovoltios | |
Aislamiento: > 0.5m m densamente con el material bajo del humo y del halógeno, y resuelven el límite especificado del cliente. | |
Envoltura: grueso material libre bajo del humo y del halógeno > 0.5m m. | |
Parámetros detallados | Temperatura ambiente: - ℃ 40 ~ + ℃ 90 |
La temperatura más alta del conductor: ℃ 120 (permita 5 s en ℃ de la temperatura 200 del cortocircuito) | |
Voltaje limitado: AC0.6/1kv dc1.8kv. |
FAQ:
1. ¿Cuándo puedo conseguir la cita?
En el plazo de 24 horas de conseguir la investigación, si usted es muy urgente conseguir el precio, por favor
llámenos para dar especificaciones completas sobre el cable. el precio será calculado pronto.
2. ¿Cuánto tiempo sobre la entrega?
Generalmente en el plazo de 3-4 días laborables después del pago, principalmente según la cantidad.
3. ¿Cuál es sus condiciones de pago?
Aceptamos T/T (transferencia bancaria), L/C
4. ¿Usted acepta la orden modificada para requisitos particulares?
Sí, hacemos.
5. ¿Usted ofrece el OEM y el ODM?
Sí. El OEM y el ODM están disponibles.

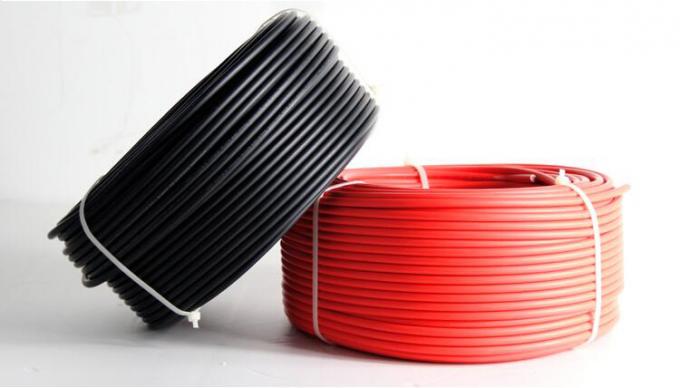

Imagen del cable solar del picovoltio DC XLPE del ² de 10m m
